自1983年以来就使用了电容式触摸屏。它被刻蚀在手表玻璃的顶部表面上。举个例子,苹果将其投放到可以彻底改变我们生活的智能手机上。
基本上,电容式触摸面板包含三层,每层都需要 基板玻璃作为基础。阅读这篇文章后,您将了解需要哪些原材料并了解其详细的制造过程。
在真空条件下,使用物理或化学方法获得薄膜主体。
涂覆表面的主要方法有3种:真空蒸发,磁控溅射和化学气相沉积。
在溅射 阶段,我们可以使用UV(紫外线)清洁薄膜玻璃基板。抵抗应用,曝光,丝网印刷,固化和框架布线后,我们在基板玻璃上获得了图案。然后,我们可以使用相同的方法来清洁和涂覆玻璃。
在此阶段之前,我们必须确保通过UV清洁系统清洁所有组件。
之后,使用OCA(光学通道分析仪)和OCR(光学字符识别)来层压和涂覆每一层。
由于采用 ITO图案,我们可以获得触摸位置的方向。在后者控制器计算比汲取的电流的和来计算X轴和Y轴。
完成触摸传感器的最后一步是键合FPC(柔性印刷电路)。

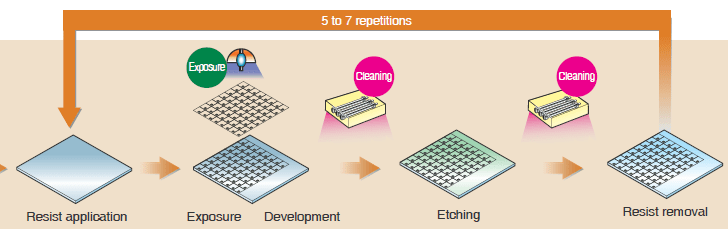

与最后阶段一样,我们首先获得一块基底玻璃并沉积玻璃。之后,有一系列工作必须重复5至7次。
再拿一块基板玻璃,清洁表面始终是第一步。
之后,形成黑色矩阵并为抗蚀剂涂层上色(如为色簿上色)。
然后,将保护膜形成物放在玻璃上。
对齐并粘合 TFT层,您需要确保该层清洁。然后,使用液晶滴注法对准彩色滤光片。之后,将这两个偏振片连接在一起。
使用COG(cogradient)加入ACF(高级通信功能)磁带。然后,LCD面板完成。
保护玻璃必须通过紫外线(紫外线)清洁和硬化。之后,用Fluoro涂层。然后,完成玻璃盖。
相同传感器模块化阶段,使用OCA层压和OCR涂覆加入触摸蟾酥 r和LCD面板一起。然后,将玻璃盖放在顶部。
电容式触摸屏包含三层。
每层都是在玻璃基板上基本的。在每个过程之前和过程中,清洁非常重要。理想地,该过程应在真空条件下进行。因此,触摸屏可以是高质量的。
传感器玻璃上的图案设置了触摸面板的特性。该蚀刻工艺包括:ITO蚀刻,单表面刻蚀,双表面蚀刻和金属蚀刻。
此外,激光打印,准分子VUV清洁系统,光对准系统和其他处理系统的准确性也会影响质量。
因此,触摸面板的制造过程非常复杂。该过程需要大量的自动化机器和成熟的管道操作,而不是大量的体力劳动者。
尽管制造过程非常复杂和灵活,但我们正在尝试尽可能简单地进行解释。一个帖子很难包含触摸屏的所有细节,并且不同的触摸屏的处理过程也不同。
